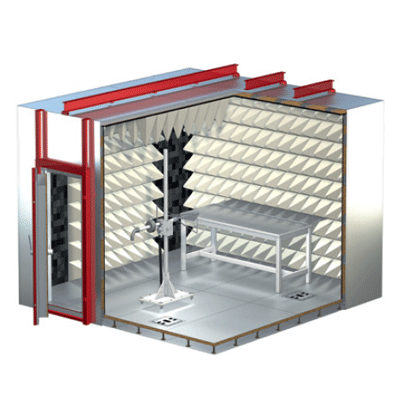

小型混合式電波暗室

是依據IEC/EN61000-4-3標準進行測量距離3.0m之耐受性測試及以此尺寸提供預符合輻射干擾測量之最佳特性的理想解決方案。
裝置鐵氧體吸波體及部份的混合式吸波體,可於頻率範圍30MHz到至少18GHz作測量。也可選訂為半電波暗室(有接地平面)或全電波暗室(在整個地面有地板吸波材料)。
是依據IEC/EN61000-4-3標準進行測量距離3.0m之耐受性測試及以此尺寸提供預符合輻射干擾測量之最佳特性的理想解決方案。
裝置鐵氧體吸波體及部份的混合式吸波體,可於頻率範圍30MHz到至少18GHz作測量。也可選訂為半電波暗室(有接地平面)或全電波暗室(在整個地面有地板吸波材料)。
如果是耐受性測試,在傳輸天線與EUT之間,都需要地板吸波材料,因此,地板吸波材料是屬於標準配備。
技術規格:
外部體積(長x寬x高):7,355mmx3,755mmx3,300mm。
頻率範圍:30MHz~18GHz。
測量距離:3.0m。
型號 : CHC

  • 吸波內襯:
    • 長牆壁:鐵氧體吸波體F006型+7.2m2混合吸波體H450在中間。
    • 在EUT後面的短牆壁:鐵氧體吸波體F006型+9.9m2混合吸波體H450在中間。
    • 在天線後面的短牆壁:鐵氧體吸波體F006型(>1GHz測量,用喇叭天線)。
    • 天花板:鐵氧體吸波體F006型+5.76m2混合吸波體H450在中間。
    • 地板(SAC):7.2m2便攜式混合吸波體H450。
    • 地板(SAC):鐵氧體吸波體F006型+7.2m2混合吸波體H450在中間。
    • 干擾測量:預合格測量。
    • 耐受測試:完全符合IEC/EN61000-4-3標準對測量距離3.0m的要求。
    • 均勻場面積:1.5mx1.5m。
    • 最大誤差:-0dB/+6dB@75%的16個測量點。
