寬頻套筒天線

寬頻套筒天線專為高效率測試手持發射機和手機的抗干擾能力而開發。傳統的近場強電磁場抗干擾能力測試需要根據不同頻率更換天線，耗費大量人力和時間。而寬頻套筒天線只需一根天線即可完成測試，無需更換天線，顯著縮短了測試時間。此外，天線尺寸小、重量輕，並配有靈活的手柄，非常適合在狹小空間內進行測試。

寬頻套筒天線NKU07M32G/NKU2460G/NKU5080G是為了更加有效的進行基於手機等無線設備輻射的耐受性評估測試（高頻接觸和近場電磁場耐受性測試）而開發的天線。
以往的近場強電磁場耐受性測試是，每次要更換根據各個頻段對應的天線花費不少人工和時間。此薄板小型套筒寬帶天線是無需每次更換天線，節省大量測試時間。
● 滿足ISO 11452-9 ED.2 標準
● 因為對應的頻率範圍較廣，所以不用每次換天線即可做測試。
● 因為承受功率能達到10W,所以可實現強電磁場測試。
● 因為是超低VSWR,高增益，可高效率的發射電磁波。
● VSWR的良好的平坦性，最適合數字調製等寬帶的信號。
● 因為是小型・輕量的平板形狀，所以在狹隘的地方也可進行近場照射測試。

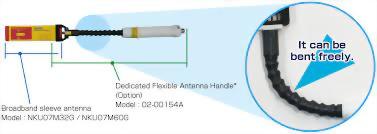

● 臂部可自由彎曲，使得操作更加靈活。
● 因為每個頻段的近場電場分佈的變化較小，所以不用考慮天線位置可向EUT放射電磁場。

型號 : NKU07M32G/NKU2460G/NKU5080G

數量 :

產品敘述
規格

Parameter

NKU07M32G specifications

NKU2460G specifications

NKU5080G specifications

Frequency range

(660) 700 MHz ～ 3.2 GHz

2.4 GHz ～ 6 GHz

5 GHz ～ 8 GHz

VSWR

≦ 2

～ 7.5GHz：≦ 2.0 7.5GHz ～：≦ 2.5

Maximum power input

20 W (continuous)

10 W (continuous)

Input impedance

50 Ω

Connector

SMA (J) *antenna part only

Dimensions

W50mm x D8mm x H186 mm (protrusions excluded)

W35mm x D10mm x H108 mm (protrusions excluded)

W33mm x D90mm x H9.5 mm (protrusions excluded)

Weight

73.5g

20 g

14g
