Click Analyzer (1)

PMM Click CA-0010
主要特點
•不連續干擾訊號(Click)分析
•四個獨立的頻道可以同時測量
•每個通道都帶有嵌入式預選器,衰減器和前置放大器
•設計完全符合CISPR 16-1-1和CISPR 14-1標準
•非常靈活地選擇數量和運行模式
•測試時間減少到理論上可達到的最小值
•內置16A電源阻抗模擬網絡(LISN)
•可以搭配任何外部LISN使用
•嵌入式開關操作計數單元
•CISPR 16-1-1嵌入式點擊和脈衝發生器輸出,用於內部或外部使用
•自動檢查和校準
•獨立或PC驅動的操作
•免費的PCA 分析軟體
•免費PCG 生成軟體
•完全IF和QP歷史500us分辨率
•140dBμV(2W)的最大輸入電平,無損壞

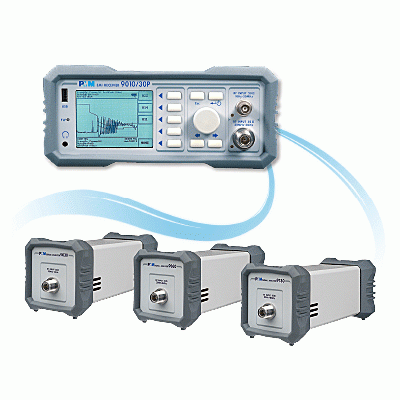

接收機 (EMI RECEIVER) (9)

PMM EMI RECEIVER
完全符合CISPR-16-1-1標準9kHz~30MHz
預符合CISPR-16-1-1標準30MHz~18GHz
原機可現場升級至18 GHz(符合CISPR-16-1-1標準)、標準配備全新式符合CISPR標準之偵測器!
單一儀器,適合多種應用!完全創新式概念,為第一台滿足多種預算可隨客戶之需求擴充升級的EMI接收機!
可現地擴充至完全符合輻射干擾測量標準。
可從網路進行操作安全簡便的韌體與軟體升級。
數位式技術,具最佳之可靠度。
減少儀器定期送回原廠再校正之往返時間與成本。
具最多選擇性的輔助設備。
標準提供功能強大的PC軟體。
小巧、輕量,可使用AC/DC及電池電源,方便攜行操作。
傳導干擾測量:在完全合乎標準的模式下執行傳導干擾測量。
參考標準:
接收機:CISPR 16-1-1、AMN(人工電源網路)、電壓與電流探棒CISPR 16-1-2。
共通標準:IEC61000-4-3、IEC61000-6-4、EN….、MIL-STD 461、干擾電壓0.15~30MHz。
產品標準:EN55011-CISPR11、EN55014-CISPR14、EN55015-CISPR15、EN55022-CISPR22;干擾電壓0.15~30MHz。
輻射干擾測量:在預先測試模式下(VHQP-C)執行輻射干擾測量。
參考標準:
接收機:CISPR 16-1-1;夾具:CISPR 16-1-3;測試地點:CISPR 16-1-4。
共通標準:IEC61000-6-3、IEC61000-6-4、EN…、MIL-STD 461;輻射功率及干擾30MHz~3GHz。
產品標準:EN55014- CISPR 14、EN55015- CISPR 15、EN55022- CISPR 22、EN55025- CISPR 25;輻射功率及干擾30MHz~3GHz。

詳細規格,歡迎洽詢。...

電源阻抗模擬網路 (LISN) (2)

LISN- PMM 接收機控制,可自動選擇測量線路。
• L1-15M:單線LISN,150A。
• L2-16A:2線,單相,16A LISN。
• L3-32:4線,3相,32A LISN。
• L3-64:4線,3相,64A LISN。
• L3-100:4線,3相,100A LISN。
• L3-500:4線,3相,350A LISN。

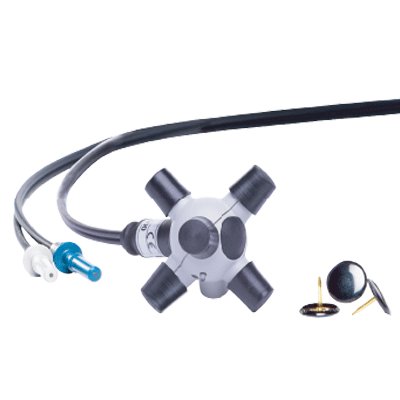

寬頻場強計(Field-Sensor) (1)

EP-600 電場探棒100 kHz - 9.25 GHz 0.14 - 140 V/m。
EP-601 電場探棒10 kHz - 9.25 GHz 0.5 - 500 V/m 。
EP-602 電場探棒5 kHz - 9.25 GHz 1.5 - 1500 V/m。
EP-603 電場探棒300 kHz - 18 GHz 0.17 - 170 V/m。
EP-604 電場探棒300 kHz - 26.5 GHz 0.4 - 800 V/m。
頻率範圍5 kHz ~ 26.5 GHz。
單一動態範圍達66 dB。
對稱雙極結構。
優異的等向性( 典型低至0.2 dB)。
以光纖導線通訊長達40 m。
電池續航力長達80 小時( 才須再充電)。
高性能高可靠度的鋰錳電池。
透過光纖對RS232/USB 轉接器直接連接個人電腦。
超輕量:僅22g。

工頻磁場產生器(PMF) (1)

PMM-工頻磁場產生器(PMF)-1008
是整合式的PMF測試系統,符合IEC/EN 61000-4-8標準!
» 具輸出回授的可程式1200A電流產生器。
» 可執行標準、自定義與斜變測試。
» 自動校正。
» 安全聯鎖與保護。
» 360°線圈旋轉角度。
» 方形環形天線1- 1.5- 2m。
» 矩形環形天線2.6×1m。
為在電源頻率操作的磁場產生器系統,為電流產生器,其指示的磁場,是在考量天線因數之下得到的;系統包括以一個線圈及天線杆構成的天線。
產生器會自動設定及調節正確的輸出電流。
設計符合EN 61000-4-8標準包含的所有要求,並適用連續與短時模式所指的全部位準。

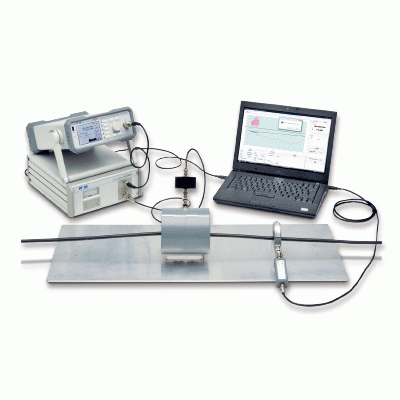

傳導耐受測試系統 (CS)

PMM CS System特點:
為模組式的設計概念,僅僅一套組合,便能提供符合IEC/EN 61000-4-6標準要求的所有必要的測試裝置,為非常簡單又合乎成本效益的解決方案,所有裝置都由一個專屬的軟體驅動,能自動正確地一起操作!
軟體:新“PMM耐受測試套裝”軟體,設計重點兼具功能性與操作便利性,可於測試及校正過程中,管理全系列的PMM組件,查看來自產生器及功率計的不同監視歷程(如果是輻射耐受測試應用,則可查看場強計的監視記錄)。
系統的標準組成:
PMM 3010產生器,9kHz∼1GHz,-107∼+10dBm。

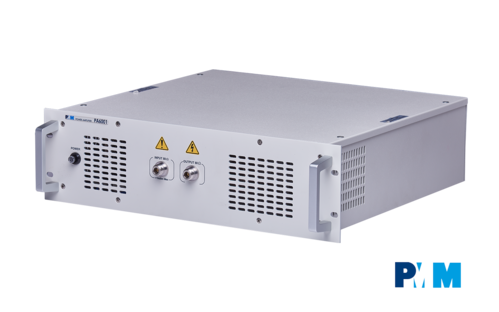

PMM 6000N放大器,9kHz∼230MHz,10/15W。
ATT-25W,6dB衰減器,最大25W。
CDN M3-16:3線式,每相各16A,以1、3、10V校正過。
Cab-06,導線組,可完整連接系統。
PIMS- PMM耐受性測試套裝軟體,適用WindowsTM作業系統PC。
PMM 3010 & 3030 EMC射頻產生器,詳細規格,歡迎洽詢。

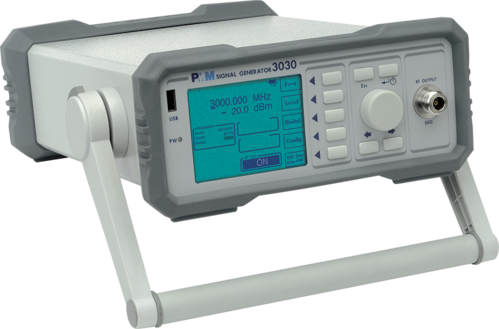

信號產生器 (Signal Generator) (1)

義大利 PMM Signal Generator
9kHz∼3GHz(機型3030)。
9kHz∼1GHz(機型3010)。
-107∼+10dBm射頻輸出。
內部AM及脈衝調變。
電池操作(機型3030-02)。
RS232/USB通訊介面。
GPIB及外部轉接器。
