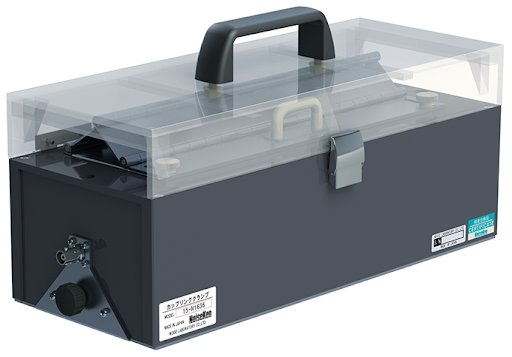

2KV耦合夾具

15-00014A 是與脈衝雜訊模擬器INS-S220組合使用 , 將電子產品的線纜包夾後就可以進行抗干擾特性的試驗夾具。通過耦合夾具夾住電子設備的訊號線即可測試抗方波脈衝雜訊特性
無需切斷信號、DC、AC、GND等即可注入方波脈衝雜訊。
可單獨測試電氣設備的方波脈衝雜訊耐受性。
可夾持最大直徑為20mm的線束
型號 : 15-00014A

輸入電壓 4000V MAX

輸入脈衝寬度 50 ~ 1000ns

耦合方式 電容性耦合

適用電纜線徑 最大外徑20mm

尺寸/重量 (W)350×(H)145×(D)140mm(不含突出部)/約3kg

附件 同軸電纜線NMHV(P)-NMHV(P)1m:2條(MODEL 02-00053A)
