傳導耐受測試系統 (CS)

CIT-100可執行以下的測試:
•傳導耐受性測試Conducted RF Immunity Testing 符合IEC 61000-4-6 ED4.0
& EN 61000-4-6
•大電流注入測試BCI-Testing 符合ISO 11452-4

我們有幾種不同規格的傳導耐受測試系統 (CS)機種供您參考:
CIT-100/25 : 放大器 25W,100kHz-250MHz
CIT-100/75 : 放大器 75W,100kHz-400MHz
CIT-100/75 MIL : 放大器 75W, 10kHz-250MHz

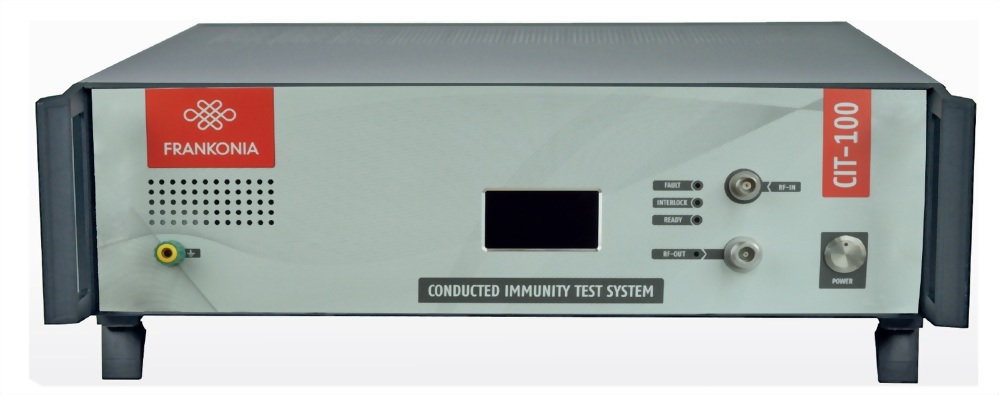

型號 : CIT-100

FRANKONIA CIT-100為完整的傳導射頻耐受性測試系統(CS系統),符合IEC/EN 61000-4-6 ED4.0、ISO 11452-4、MILSTD 461E/F CS114、SAE-J1113-2 與類似標準。其內部的射頻產生器與射頻功率放大器,可於頻率範圍 10 或100kHz∼400MHz 內產生最大150W 的輸出信號。所產生的信號可透過內部射頻電壓計測量而得;此外過選購的方向耦合器測量順向與逆向功率。

整個測試系統可指定頻率範圍執行自動測試,CIT-100以簡單便利的操作方式和優異的性價比滿足所需!還可搭配選購各類的耦合/去耦合裝置。
符合IEC/EN標準的耐受性測試,須要將射頻干擾電壓耦合到EUT的任一條傳導導線,且干擾不應該耦合到周邊設備。
我們提供適用於不同類型互連線路的廣泛的多種CDN,在頻率範圍150kHz∼230MHz完全校正過。
提供的CDN包括:M-、AF-、S-、T-、RJ、USB型。
M1、M2、M3、M4、M5、M2+M3 未屏蔽主電源線路
AF2、AF4、AF5、AF6、AF8 未屏蔽不平衡線路
S1、S2、S4、S8、S9、S15、S25、S36 屏蔽線路
T2、T4、T8 未屏蔽平衡線路
RJ11、RJ45 未屏蔽數據線路
RJ11/S、RJ45/S、USB 屏蔽數據線路

FRANKONIA CIT-100符合IEC 61000-4-6射頻傳導耐受性測試
頻率範圍 : 150 kHz –80 (230) MHz
測試信號 : 電壓位準 + 80% AM, 1kHz 正弦波
ISO 11452-4 BCI 測試法 (⼤大電流注⼊入線束)
頻率範圍 : 1MHz – 400MHz
測試信號 : 電流位準(mA)
MIL-461E/F CS114 BCI 測試法 (⼤大電流注⼊入線束)
頻率範圍 : 10kHz – 200MHz
測試信號 : 電流位準(mA)
 CIT-100 為PC 控制型測試設備,可經USB 埠操作。設備的所有設定例如:開始 /停止頻率、步進頻率、測試電壓…等,都是透過標準配備的控制軟體進行。內建的射頻信號產生器、射頻功率放大器及射頻電壓計,皆配備BNC 連接之用的輸入/輸出端,都是由軟體依預設的測試參數自動設定,且各裝置都可視為獨立的測量與測試設備而單獨操作。
CIT-10 是電腦控制,如有任何必要的參數修改,都可直接執行,不必操作設備硬體。
符合IEC/EN 61000-4-3/-6/-20、ISO 11452-4、汽車與MIL 軍用標準
軟體包含適用於傳導或BCI耐受性測試的CD-LAB /BCI-LAB 控制測試系統軟體。
其中CD-LAB 適用於 IEC61000-4-6 ED 4.0 標準的測試, 可測量及顯示順向和逆向功率用於評估測試系統的飽和度性能耦合裝置可選擇各類CDN 或 Clamp ,並執行校正,產生系統校正檔。
可設定測試頻率範圍, 測試位準,選擇耦合方式,駐留時間,步進頻率,訊號調變等參數功能。
校正資料與測試結果,是以專業報告呈現,包含全部必要的資料。
BCI-LAB 軟體,可搭配注入鉤錶,監測鉤錶執行校正與測試,符合MIL 或BCI 測試方式。
