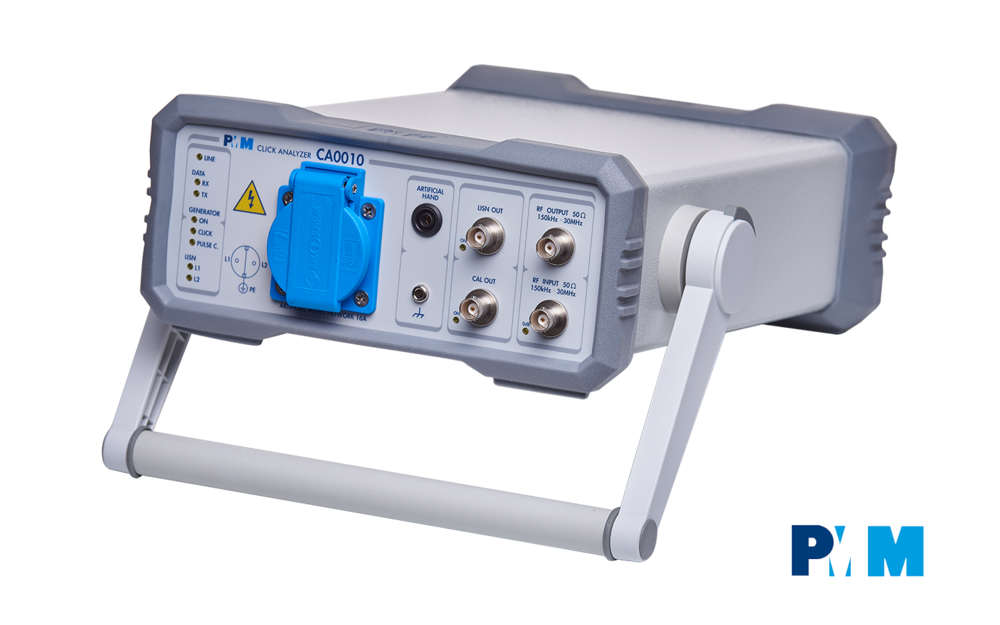

CDD-4 系統可以執行任何類型的Click(不連續干擾)分析和測量。
9010F FFT EMI接收器與此Click分析儀的連接可以在150 kHz,500 kHz,1,4 MHz和30 MHz頻率下同時進行四次測量,並且可以作為符合性測試的獨立設置。此外,當連接到PC時,專用軟體會生成完整追踪訊息,其中包含每個通道的IF和QP時間圖等附加訊息,每個通道檢測到的Click圖以及帶有離線後退、播放、暫停、向前的完整追踪任何可能的使用功能。
軟體還可以管理一個獨特的內部Click校準器,能夠產生符合CISPR 16-1-1要求的檢查分析儀性能所需的所有信號。可以設置所有相關參數,如每次Click的振幅和持續時間,Click之間的間隔,Click重複的次數以及最後但並非最不重要的CISPR脈衝幅度。事實上,市場上獨一無二的CA0010其校準器嵌入了完全符合CISPR 16-1-1B波段脈衝產生器,從而無需任何額外的外部產生器即可執行CISPR 16-1-1表14的#2和#3測試。
內部Click產生器完全符合CISPR 16-1-1標準要求,可用於自校準CA0010或任何其他外部Click分析儀。
用戶可選擇的操作模式也反映出相同高的通用性:兩個速率/兩個上四分位數,兩個速率/四個上四分位數,四個速率/四個上四分位數和單次運行/雙運行(不受以前的四分之一條件限制)。
完全符合所有舊版的和新版的“Clcik”標準,例如現有標準:CISPR 16-1-1:2015 Ed.4和以前的版本、CISPR 14-1:2016 Ed.6和以前的版本,CENELEC這兩個標準的新舊版本(EN 55016-1-1和EN 55014-1)。CA0010這台Click分析儀還具有內部16A LISN(還可以透過外部來連接其他LISN)和開關操作計數器。
CA0010具有出色的動態範圍和飽和度控制,這得益於內部量身定制的預選功能,RF並保證完成符合CISPR。
PMM其他相關產品,歡迎洽詢
7010/00: EMI Receiver 150 kHz to 1 GHz
7010/01: EMI Receiver 9 kHz to 1 GHz
7010/03: EMI Receiver 9 kHz to 3 GHz
9010: EMI Receiver 10 Hz to 30 MHz
9010F: EMI Receiver 10 Hz to 30 MHz
9010/03P: EMI Receiver 10 Hz to 300 MHz

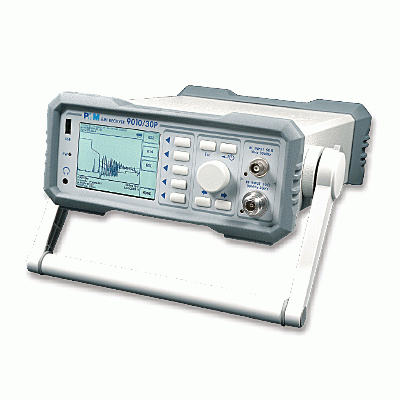

9010/30P: EMI Receiver 10 Hz to 3 GHz
