高頻噪聲模擬器專用CDN(可PC控制)

IJ-AT450是通過與高頻噪聲模擬器的組合,可以對3相交流線和高壓DC線進行測試的耦合去耦網絡(CDN)。
通過使用專用軟件從Windows PC進行遠程控制,可以自動執行測試,包括測試電壓,施加相位設置和順序控制。

可以在AC500V / 50A 的3 相4 線上進行試驗。
也可以測試至DC250V/50A的直流線路。
EUT線路開關允許斷開交流或直流線路。
我們標配了一個常停開關,用於在緊急情況下進行測試。

簡單切換應用相 減少配置時間
在傳統型號中,手動切換專用同軸電纜和短插頭是一個麻煩的問題,但使用IJ-AT450可以簡化切換,縮短了設置時間,減少了連接錯誤。

簡化連接 縮短連接時間
通過使用EUT連接簡單的出口面板方法,可以方便地連接和測試樣品。
自動控制 自動化測試,減少測試時間和工時
除了脈衝輸出電壓,脈寬,極性和重複週期等測試參數外,控制軟件還允許設置施加模式(共模/差模)和施加相位,並允許對測試條件進行順序控制。因此,可以減少測試時的佈線變更等麻煩,有助於縮短測試時間和減少工時。

2KV脈衝雜訊模擬器

脈衝雜訊模擬器INS-S220此設備是模擬類似開關元件觸點之間的放電,電子馬達產生的電弧放電等,上升時間很快,高頻率的噪聲,來評價電子設備的抗干擾能力的測試設備
因為包含測試脈衝中的頻率成分的脈衝寬度很寬,另外通過改變脈衝的寬度,也可以改變脈衝能量的強度,能實現市場上對於躁聲問題的再現性很高的噪聲測試

●可以使用更快的脈衝重複週期進行測試。通過增加重複率,可以改善故障率並且可以預期縮短測試時間。
●容易設定脈衝寬度。
只需按一下按鈕操作,脈衝寬度就可以設置為50 ns步長,從而減少了設置時間和連接錯誤。
●改善了測試脈衝波形的穩定性,實現了高度可重複的測試。
●可以減少耗材數量,降低成本。
●採用短插頭可以輕鬆設置普通模式和普通模式之間的切換。
●模擬器內置50Ω端接器,便於接線。
●插座面板允許直接連接EUT的AC插頭。 (可選購)
●可以使用各種探頭,接頭,適配器等進行各種測試。 (可選購)
●通過增加疊加單元,EUT功率容量也可以測試三相五線。 (可選購)

4KV脈衝雜訊模擬器

4KV脈衝雜訊模擬器(高頻躁聲模擬器)INS-S420此設備是模擬類似開關元件觸點之間的放電,電子馬達產生的電弧放電等,上升時間很快,高頻率的噪聲,來評價電子設備的抗干擾能力的測試設備
因為包含測試脈衝中的頻率成分的脈衝寬度很寬,另外通過改變脈衝的寬度,也可以改變脈衝能量的強度,能實現市場上對於躁聲問題的再現性很高的噪聲測試

●可以使用更快的脈衝重複週期進行測試。通過增加重複率,可以改善故障率並且可以預期縮短測試時間。
●容易設定脈衝寬度。
只需按一下按鈕操作,脈衝寬度就可以設置為50 ns步長,從而減少了設置時間和連接錯誤。
●改善了測試脈衝波形的穩定性,實現了高度可重複的測試。
●可以減少耗材數量,降低成本。
●採用短插頭可以輕鬆設置普通模式和普通模式之間的切換。
●模擬器內置50Ω端接器,便於接線。
●插座面板允許直接連接EUT的AC插頭。 (可選購)
●可以使用各種探頭,接頭,適配器等進行各種測試。 (可選購)
●通過增加疊加單元,EUT功率容量也可以測試三相五線。 (可選購)

2KV耦合夾具

15-00014A 是與脈衝雜訊模擬器INS-S220組合使用 , 將電子產品的線纜包夾後就可以進行抗干擾特性的試驗夾具。通過耦合夾具夾住電子設備的訊號線即可測試抗方波脈衝雜訊特性
無需切斷信號、DC、AC、GND等即可注入方波脈衝雜訊。
可單獨測試電氣設備的方波脈衝雜訊耐受性。
可夾持最大直徑為20mm的線束

4KV耦合夾具

輸入電壓:最大4000V
輸入脈衝寬度:50ns - 1μs
尺寸:(W)350 x(H)120x(D)130 mm

EFT校正衰減器(50ohm)

NOISEKEN-EFT校正衰減器-00-00017A
適用於IEC/EN61000-4-4 EFT 波形校正的50Ω同軸衰減器。
衰減:40dB(DC∼500MHz)。
最大輸入電壓:4000V。
輸入阻抗:50Ω

輻射探棒

輻射探棒是連接到INS日規脈衝雜訊模擬器,輻射探棒給被測電路,PC板或單元帶來輻射干擾,讓用戶知道敏感區域對脈衝雜訊的位置。
SPECIFICATIONS
Input voltage: 4000V max.
Input pulse width: 50ns - 1μs
Radiation loop diameter
Model 01-00006A: 50 mm
Model 01-00007A: 75 mm
Model 01-00008A: 100 mm
Model 01-00009A: 150 mm
Model 01-00010A: 200 mm
Cable length: Approx. 2m
Weight: Approx. 200g

近場輻射探棒

近場輻射探棒是一種診斷工具,用於在被測電路上定位電場或磁場的敏感點。
該套件由3個電磁探頭和3個磁場探頭組成,全部採用不同的探頭尺寸,適用於各種應用。 連接到INS或FNS模擬器,每個探頭作為一個瞬態場源。

三相耦合去耦合網路

三相耦合去耦合網路 IJ-4050 脈衝輸入最大8kV。
EUT功率容量:三相5線(L1,L2,L3,N,PE)AC415V,50A
耦合模式選擇通過短插拔連接
線路同步檢測L1-L2電壓,並從SYNC OUT連接器輸出同步信號
尺寸和重量(W)430 x(H)200 x(D)535 mm
約。 25.0公斤

單相隔離變壓器

NOISEKEN TF-2302P
單相240V MAX (50 / 60Hz) 30A MAX
寬350 × 高475 × 深400mm
( 不含有眼螺栓及把手)/ 約60kg
不僅適用於雷擊波模擬試驗器的AC電源,
也適用於其它多種雜訊測試測量設備。

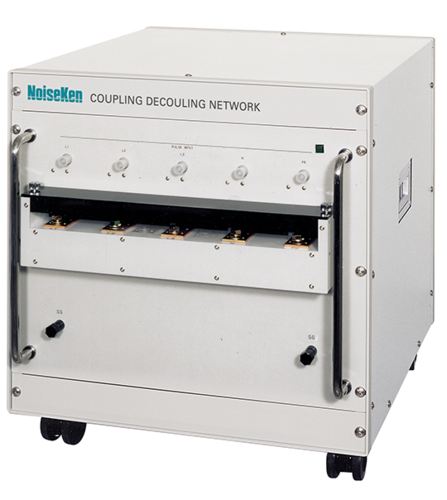

三相耦合去耦合網路

本機器和高頻噪聲模擬試驗器組合,能夠進行AC480V 100A的3相5線(L1,L2,L3,N,PE)的高頻噪聲試驗。
和INS組合時,可進行和EUT 線路同步的線路同步試驗。
