低頻傳導測試系統

符合IEC61000-4-16,EN61000-4-16標準,DC∼300kHz及IEC/EN 61543標準,1kHz∼150kHz
• 模擬DC / AC電源線路。
• 以Helmholtz或類似線圈產生磁場。
• 控制動感器(piezo actor)。
• 校正裝置 等。

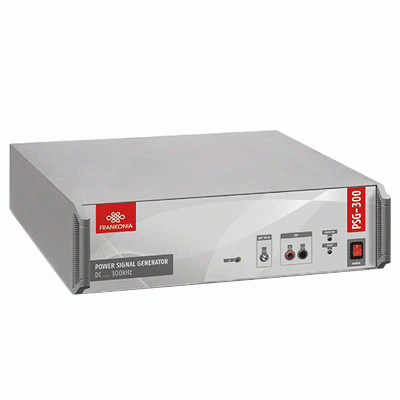

型號 : PSG-300


包含一個具有寬頻寬DC∼300kHz的線性精密功率放大器,適用於與高輸出功率的快速交流信號有關的所有應用。

內建的產生器提供正弦波、方波與三角波。在PSG-300與個人電腦之間的通訊,是透過USB連接。

應用軟體適用於一般的功率產生器及符合IEC/EN 61000-4-16、IEC/EN 61543標準的耐受性測試。

短期測試可藉由一個外部電源(選購)的相控切換啟用。

配備一個靜音溫控風扇;內部的安全防護裝置可保護放大器不受過熱及高功耗影響;也提供短路與過載保護。

PSG-300包含一個具有寬帶寬(DC-300kHz)的線性精密功率放大器,適用於高輸出功率下快速交變信號的所有應用。 內置的發生器提供正弦波,方波和三角波。

技術數據放大器:頻率範圍:DC-1MHz(小信號-3dB)

功率帶寬:DC-200kHz

輸出電壓:50V(eff)/ +/- 70V(峰值)

輸出電流:5A(eff)/ +/- 7.5A 峰值)

失真:0.10%輸入阻抗:100kOhmMax。

輸入電壓:80V(續)/ 100V(<1分鐘)

發生器:頻率範圍:直流,

0.05Hz - 300kHz頻率分辨率:0.05Hz頻率準確度:+/- 20ppm波形:正弦波,方波,三角波
