靜電槍

GT-30RA為TC-815R的替代款式,需搭配靜電模擬器ESS-S3011A/ESS-B3011A/ESS-L1611A使用。
也可搭配舊款的靜電主機(ESS-2000/ESS-2000AX/ESS-2001/ESS-2002/ESS-2002EX)使用
靜電產生器/靜電槍/靜電試驗測試模擬器/靜電模擬器
型號 : GT-30RA

GT-30RA為TC-815R/TC-815P/TC-815D的替代款式

GT-30RA相較於舊有機型,在操作中人體的負擔可大幅減輕!

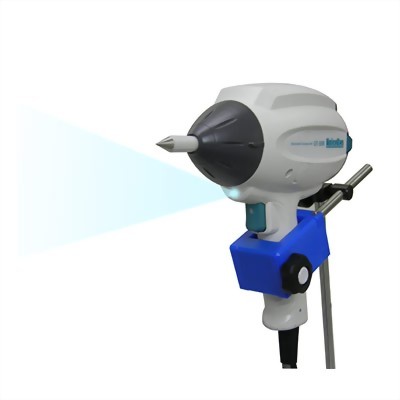

是否真的放電?可由槍體上的LED燈照射放電點得知,舊有機型只能從人眼判斷!
選購另外的放電槍頭及CR組件可執行符合ISO 10605標準之測試。
由於按一下便可更換槍頭及CR組件,因此可輕鬆執行多種CR值之測試。

Items Specifications
Output voltage

0.20~30.0kV ±5% (with ESS-S3011A/B3011A)

0.20~16.0kV ±5% (with ESS-L1611A)

Discharge mode Air discharge and contact discharge
Discharge waveform parameters Compliant with EN/IEC61000-4-2
Standard energy storage capacitor 150 PF±10%
Standard discharge resistor 330ohm±10%
Charging resistor 43Mohm
(53M ohm for combination with ESS main unit)
Cable length 2 m
Dimensions

83.4(W) x 217.2(H) x 189.3 (D) mm

(Discharge tip excluded)

Weight Approx. 1300g  (cable and high voltage connector included

STANDARD ACCESSORIES


  • 330 ohm testing discharge cup
Model: 03-00071A  (Attached to the main unit)



  • CR unit 150pF-330Ω
 Model 06-00073B  Attached to the main unit)



  • Discharge tip 12-00007A (Conical)




  • Discharge tip 12-00008A (Round)
