低頻傳導測試系統 (Common Mode)

顯示模式:

低頻傳導測試系統

符合IEC61000-4-16,EN61000-4-16標準,DC∼300kHz及IEC/EN 61543標準,1kHz∼150kHz
• 模擬DC / AC電源線路。
• 以Helmholtz或類似線圈產生磁場。
• 控制動感器(piezo actor)。
• 校正裝置 等。

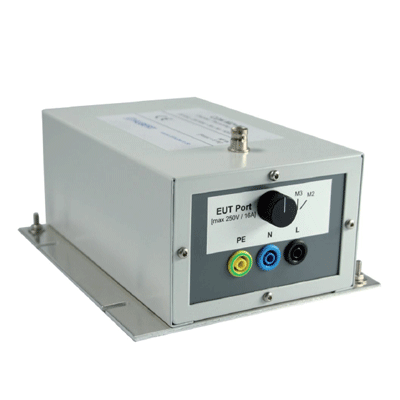

耦合網路(CN)

在IEC/EN 61000-4-16標準中說明,耦合頻率範圍0Hz∼150kHz內的傳導的共模干擾到EUT導線上的耐受性測試,需要一個依線路類型而選擇的CN(耦合網路)。

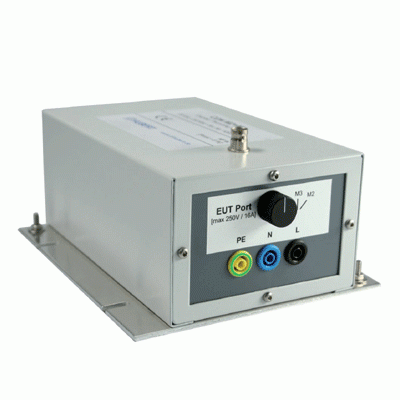

耦合網路(CN)

IEC/EN 61000-4-16標準中說明,耦合頻率範圍0Hz∼150kHz內的傳導的共模干擾到EUT導線上的耐受性測試,需要一個依線路類型而選擇的CN(耦合網路)。

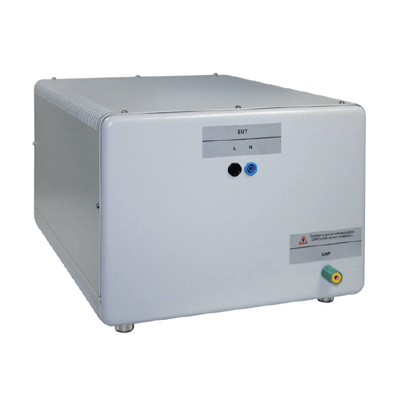

隔離變壓器

隔離變壓器用於將線路去耦合,提供從6A/單相到20A/3相的機型。
所有機型都符合IEC/EN 61000-4-16標準
電壓:提供230V;380V機型
電流:提供6A;16A;20A機型
相位:提供單相;3相機型

通用耦合網路(CN)

符合IEC/EN 61000-4-16標準,可切換為M2、M3、M4或M5模式的耦合網路。
電流額定達125A。
連續與短期測試達±300V。
連接MTS-800、PSG-300與PSG-E300時,可從遠端控制。
也可作為獨立裝置操作使用。
