靜電模擬產生器(ESD)

顯示模式:

靜電放電模擬器

1.完全符合IEC 61000-4-2標準 。
2.輸出電壓:contact和air discharge均達30KV。
3.極性:正或負極性可切換。
4.具有IEC、手動兩種操作模式。
5.放電次數:1~60000次可設定。
6.放電間隔時間:0.05~9.99秒可設定。
7.預先檢測功能
8.CR值檢測功能
9.放電偵測功能
10.光纖連接頭(串列介面),用於連接PC。
11.輔助連接頭,用於連接警示燈、ESD消除器、外部觸發)
12.電源: AC 100~240V,50/60Hz
13.搭配選購組件,可符合ISO10605標準
ESS-S3011為ESS-2000AX/ESS-2000/ESS-200AX替代款式

靜電產生器

1.完全符合IEC 61000-4-2標準 。
2.輸出電壓:contact和air discharge均達30KV
3.極性:正或負極性可切換。
4.具有IEC、手動兩種操作模式。
5.放電次數:1~999次可設定。
6.放電間隔時間:0.05~9.99秒可設定。
7.電源: AC 100~240V,50/60Hz
8.搭配選購組件,可符合ISO10605標準
P.S ESS-B3011A為ESS-2002EX/ESS-2002/ESS-2001/ESS-100L替代款式

靜電放電槍

靜電放電槍GT-30RA(GT-30R)需搭配靜電模擬器ESS-S3011A/ESS-B3011A/ESS-L1611A使用。
也可搭配舊款的靜電主機(ESS-2000/ESS-2000AX/ESS-2001/ESS-2002/ESS-2002EX)使用

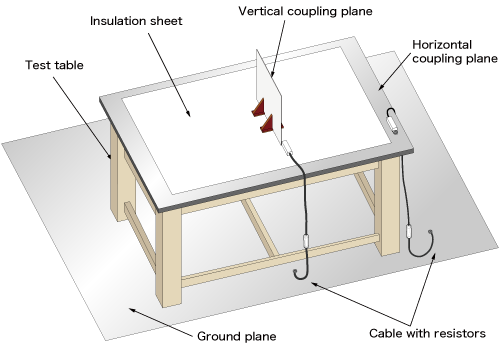

靜電測試環境

符合IEC61000-4-2 包含如下
1.絕緣木桌一張[1.6mX0.8mX0.8m]
2.絕緣板(PVC)一片 [1450x(D)650x (t) 0.5mm]
3.基準地面(GRP) [2440mmX1840mmX2mm]
4.接地電阻線(470K Ohm)兩條
5.水平耦合板(HCP) [1.6mX0.8mX1mm]
6.垂直耦合板(VCP)一片[0.5mX0.5mX1mm]

車規靜電槍

車規靜電槍GT-30R3302KA符合ISO10605第二版,包括以下所有測試配件
2K ohm testing discharge cup 03-00072A
CR unit 150pF-2k ohm 06-00074B
CR unit 330pF-2K ohm 06-00076B
330 ohm testing discharge cup 03-00071A
CR unit 150pF-330 ohm 06-00073B
CR unit 330pF-330 ohm 06-00075B
Discharge tip 12-00007A (Conical)
Discharge tip 12-00008A (Round)
Discharge tip 12-00009A (SphericalΦ30mm)

靜電槍固定座

靜電槍固定座03-00075A可作為ESS-S3011A系列與GT-30RA系列組合的預檢夾具。
可用放電槍:GT-30RA系列/ TC-815系列

靜電除電刷

靜電除電刷-05-00125A用途為刷除待測物(EUT)上的帶電
規格如下:
Resistance Grip internal 940kΩ±5% (470kΩx2)
Resistance Brush part 1.3 x 104 Ω・cm (Specific electrical resistance)
Material:
Grip internal MC nylon
Brush part Base: Nylon 66, compounded Nylon
6 and conductive carbon black (Diameter: 0.15mm)
Ground connection cable Length:2m, With M4 round type terminal
Dimensions W250×D15×H60 mm
Weight Approx.160g (Without cable)

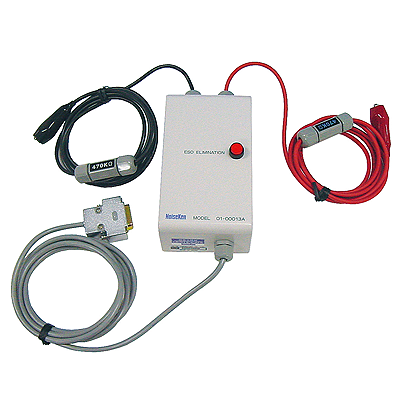

靜電自動除電器

連接到ESD模擬器,自動清除EUT上的剩餘電荷。
來自ESD模擬器的控制信號打開消除器的開關,將EUT上的殘餘電荷排出到地面。
提供兩種操作模式:每次放電後開啟,預設放電次數後開啟。
可用型號:ESS-2000系列,ESS-S3011A系列

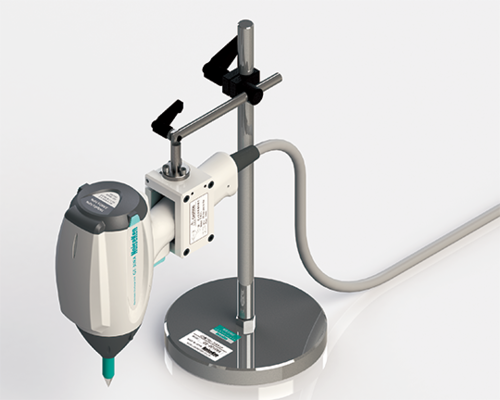

靜電槍支撐架

用於固定靜電測試設備的放電槍的支撐架。
多關節型,放電槍可以任何方向固定。
高度:380mm
底座直徑:160mm
質量約4.1公斤
移動範圍垂直:150mm
擺動角度:130°

活動式靜電槍支撐架

活動式靜電槍支撐架03-00022B
可以讓操作者輕鬆地安裝和拆卸放電槍,並且可以方便地將放電頭的位置固定在EUT上待測點上。

470kΩ接地電阻線

470kΩ接地電阻線-05-00054B,電纜連接HCP和GRP,用於消除DUT上的ESD

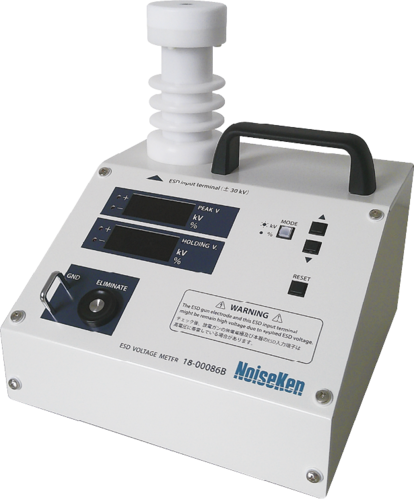

電容電阻模組(RC Module)

GT-30RA 選購的電容電阻模組
06-00073B 150pF - 330 ohm
06-00074B 150pF - 2k ohm
06-00075B 330pF - 330 ohm
06-00076B 330pF - 2k ohm
06-00077B 500pF - 0 ohm
06-00078B 150pF - 500 ohm
06-00079B 100pF - 1.5k ohm
06-00080B 200pF - 0 ohm
06-00081B 150pF - 150 ohm
06-00082B 500pF - 500 ohm
06-00083B 500pF - 5K ohm
06-00084B 250pF - 100 ohm
06-00085B 200pF - 100 ohm
06-00086B 250pF - 0 ohm
