雷擊機

雷擊機/雷擊模擬產生器/Surge Simulator/Surge Generator包含三個波形(組合波+通訊波+振鈴波)
符合IEC/EN61000-4-5 ed.3標準。
電源組合波形 1.2/50μs-8/20μs 輸出電壓:0.5∼6.0kV ±10%
通訊組合波形 10/700μs-5/320μs 輸出電壓:0.5 ∼ 6.0kV ±10%
振鈴波形 0.5μs-100kHz 輸出電壓:0.5∼6.0kV ±10%
振鈴波符合ANSI/IEEE C62.45標準。
AC EUT電力容量:單相AC240V 16A MAX (50/60Hz) 。
DC EUT電力容量:DC125V/16A MAX。
相角控制:0∼360°±10°,依據設定的注入/回路角度。

P.S LSS-6230A是LSS-6030替代機種

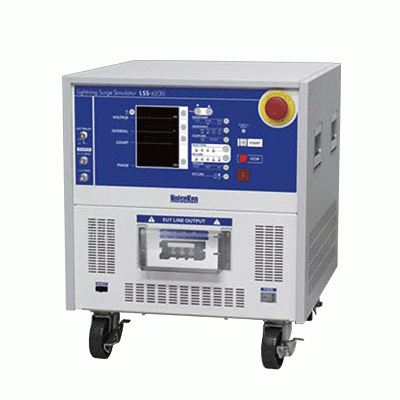

型號 : LSS-6230A

LSS-6230A規格如下:

<1.2μs/50μs-8μs/20μs 電源組合波形>
電壓雷擊波
前沿時間  1.2μs ± 30%
持續時間  50μs ± 20%
輸出電壓  0.5 ∼ 6.0kV ±10%
電流雷擊波
前沿時間 8μs ± 20%
持續時間 20μs ± 20%
輸出電流 250 ∼ 3000A ±10%
最小充電時間 10 秒

<10/700μs - 5/320μs 通訊組合波形>
電壓雷擊波
輸出電壓 0.5 ∼ 6.0kV ±10%
前沿時間 10μs ± 30%
持續時間 700μs ± 20%
電流雷擊波
輸出電流 12.5 ∼ 150A ±10%
前沿時間 5μs ± 20%
持續時間 320μs ± 20%
最小充電時間15 秒
輸出阻抗40Ω ± 10%

<0.5μs - 100kHz 振鈴波>
上升時間 0.5μs ± 0.15μs
頻率 100kHz ± 20kHz
第2 個峰值電壓 第1 個峰值電壓的40 - 110%
第3 個峰值電壓 第2 個峰值電壓的40 - 80%
第4 個峰值電壓 第3 個峰值電壓的40 - 80%
0.5μs - 100kHz
振鈴波 輸出電壓 0.5 ∼ 6.0kV ±10%
最小充電時間 5 秒
