日規方波雜訊模擬器 (Impulse)

顯示模式:

方波雜訊模擬器(2KV)

AC Line Noise Simulator
輸出電壓:0~2kV機型
容量:AC240V/DC60V,單相16A
輸出波形:上升時間1ns以下方波
頻寬可設定50ns, 100ns,200ns, 250ns, 400ns串接式最大可達1us
適合電子商品耐雜訊能力的全面提升

符合法規:
ANSI C37.90.a 1914
日本電氣控制設備工業協會(NECA)NECA TR-28
日本電氣製造商協會(JEMA)JEMTR177
日本電氣工程研究所JEC00103_2005

P.S INS-4020 為 INS-4001/INS-420/INS-410/INS-4320 替代款式

手動型方波雜訊模擬器 INS-4020是2KV手動型的電源雜訊測試器:
易於切換共模/差模模式。
只須切換短路插頭,即可自動切換共模/差模模式。
具有電壓、位相角、脈衝週期的掃瞄功能。
以待測物插座盤的選購提升操作性。
INS系列有符合標準的10ns脈衝幅寬。

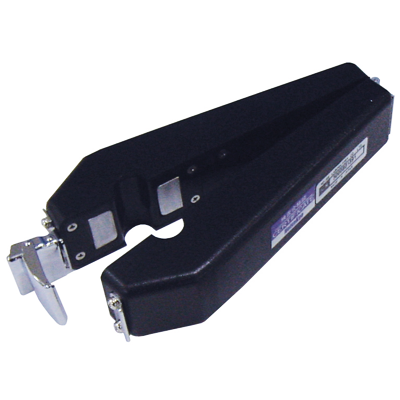

耦合夾具(2KV)

輸入電壓:最大2000V
輸入脈衝寬度:50ns - 1μs
耦合比例:1/20
尺寸:(W)160 x(H)60 x(D)35 mm

方波雜訊模擬器(4KV)

AC Line Noise Simulator
輸出電壓:0~4kV機型
容量:AC240V/DC60V,單相16A
輸出波形:上升時間1ns以下方波
頻寬可設定50ns, 100ns,200ns, 250ns, 400ns串接式最大可達1us
適合電子商品耐雜訊能力的全面提升

符合法規:
ANSI C37.90.a 1914
日本電氣控制設備工業協會(NECA)NECA TR-28
日本電氣製造商協會(JEMA)JEMTR177
日本電氣工程研究所JEC00103_2005

INS-4040是4KV手動型的電源雜訊測試器:
易於切換共模/差模模式。
只須切換短路插頭,即可自動切換共模/差模模式。
具有電壓、位相角、脈衝週期的掃瞄功能。
以待測物插座盤的選購提升操作性。
INS系列有符合標準的10ns脈衝幅寬。

耦合夾具(4KV)

輸入電壓:最大4000V
輸入脈衝寬度:50ns - 1μs
尺寸:(W)350 x(H)120x(D)130 mm

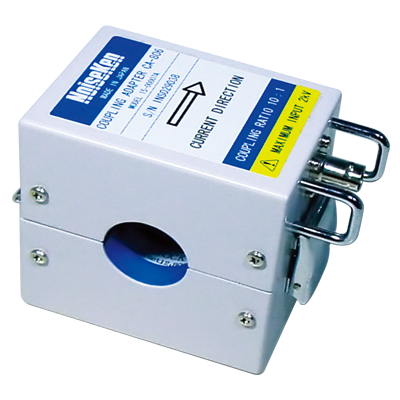

耦合夾具

耦合夾具CA-806(15-00007A)
輸入電壓:最大2000V
輸入脈衝寬度:50ns - 1μs
內置50歐姆終結者
耦合比例:10:1
電纜直徑:最大27mm
連接器:NMHV類型

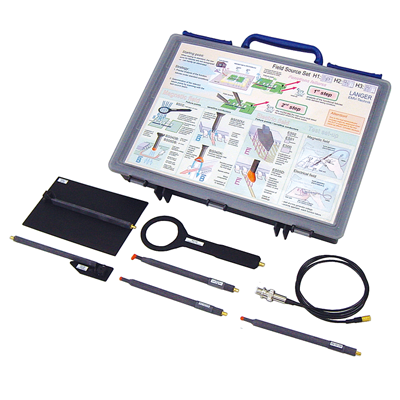

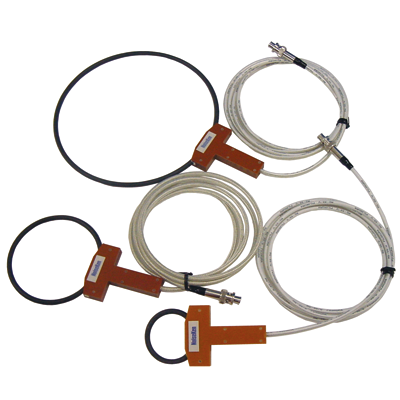

近場輻射探棒

近場輻射探棒是一種診斷工具,用於在被測電路上定位電場或磁場的敏感點。
該套件由3個電磁探頭和3個磁場探頭組成,全部採用不同的探頭尺寸,適用於各種應用。 連接到INS或FNS模擬器,每個探頭作為一個瞬態場源。

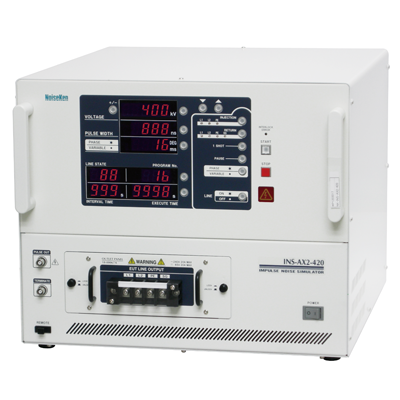

自動型方波雜訊模擬器(2KV)

輸出電壓 2KV
EUT電源容量:單相AC 240V/DC 65V,20A,50Hz/60Hz
可由電腦透過軟體光纖線控制儀器
內建八種波寬:10ns/50ns/100ns/150ns/200ns/400ns/800ns/1000ns
容易更換的安全互鎖插座面板

EUT power capacity:Single phase AC240V/DC65V 20A

自動型方波雜訊模擬器INS-AX2-220符合法規:
ANSI C37.90.a 1914
日本電氣控制設備工業協會(NECA)NECA TR-28
日本電氣製造商協會(JEMA)JEMTR177
日本電氣工程研究所JEC00103_2005

自動型方波雜訊模擬器(2KV)

輸出電壓 2KV
EUT電源容量:三相四線 AC 500V/DC 250V,50A,50Hz/60Hz
可由電腦透過軟體光纖線控制儀器
內建八種波寬:10ns/50ns/100ns/150ns/200ns/400ns/800ns/1000ns
容易更換的安全互鎖插座面板

EUT power capacity:Single/3-phase 4 lines AC500V/DC250V 50A

自動型方波雜訊模擬器 INS-AX2-250H符合法規:
ANSI C37.90.a 1914
日本電氣控制設備工業協會(NECA)NECA TR-28
日本電氣製造商協會(JEMA)JEMTR177
日本電氣工程研究所JEC00103_2005

自動型方波雜訊模擬器(4KV)

輸出電壓 4KV
EUT電源容量:單相AC 240V/DC 65V,20A,50Hz/60Hz
可由電腦透過軟體光纖線控制儀器
內建八種波寬:10ns/50ns/100ns/150ns/200ns/400ns/800ns/1000ns
容易更換的安全互鎖插座面板

EUT power capacity:Single phase AC240V/DC65V 20A

自動型方波雜訊模擬器INS-AX2-420符合法規:
ANSI C37.90.a 1914
日本電氣控制設備工業協會(NECA)NECA TR-28
日本電氣製造商協會(JEMA)JEMTR177
日本電氣工程研究所JEC00103_2005

自動型方波雜訊模擬器(4KV)

輸出電壓 4KV
EUT電源容量:三相四線 AC 500V/DC 250V,50A,50Hz/60Hz
可由電腦透過軟體光纖線控制儀器
內建八種波寬:10ns/50ns/100ns/150ns/200ns/400ns/800ns/1000ns
容易更換的安全互鎖插座面板

EUT power capacity:Single/3-phase 4 lines AC500V/DC250V 50A

INS-AX2-450H符合法規:
ANSI C37.90.a 1914
日本電氣控制設備工業協會(NECA)NECA TR-28
日本電氣製造商協會(JEMA)JEMTR177
日本電氣工程研究所JEC00103_2005

USB光纖通訊組

07-00022A 5米長 光纖轉USB線
07-00017A 5米長 光纖轉RS232C線

三相耦合去耦合網路

脈衝輸入最大8kV。
EUT功率容量:三相5線(L1,L2,L3,N,PE)AC415V,50A
耦合模式選擇通過短插拔連接
線路同步檢測L1-L2電壓,並從SYNC OUT連接器輸出同步信號
尺寸和重量(W)430 x(H)200 x(D)535 mm
約。 25.0公斤
