PMM-工頻磁場產生器(PMF)-1008-益安信科技

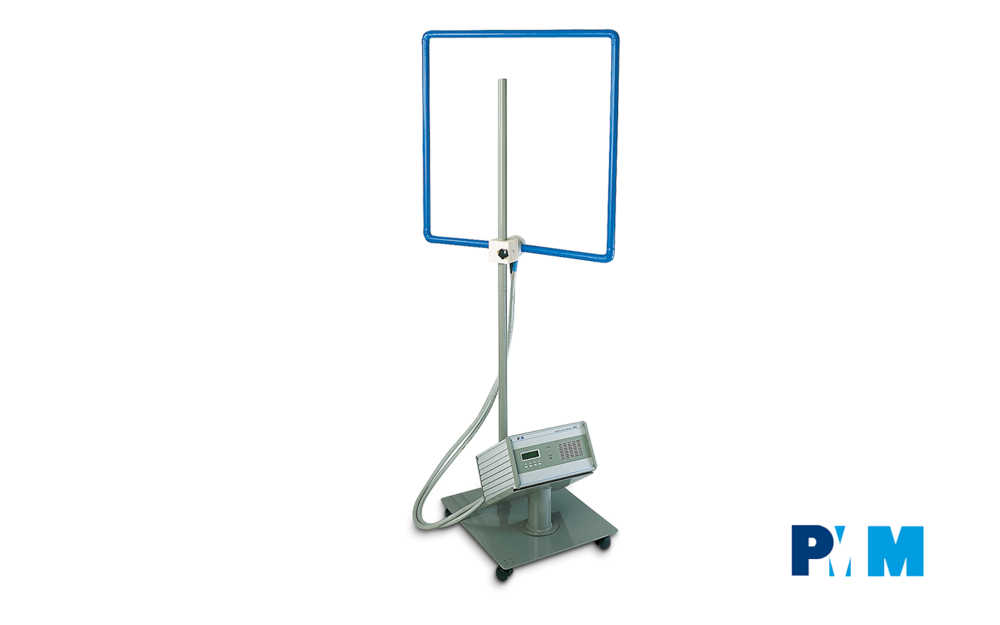

工頻磁場產生器 Magnetic generator

工頻磁場產生器 Magnetic generator-1008
是整合式的PMF測試系統，符合IEC/EN 61000-4-8標準！
» 具輸出回授的可程式1200A電流產生器。
» 可執行標準、自定義與斜變測試。
» 自動校正。
» 安全聯鎖與保護。
» 360°線圈旋轉角度。
» 方形環形天線1- 1.5- 2m。
» 矩形環形天線2.6×1m。
為在電源頻率操作的磁場產生器系統，為電流產生器，其指示的磁場，是在考量天線因數之下得到的；系統包括以一個線圈及天線杆構成的天線。
產生器會自動設定及調節正確的輸出電流。
設計符合EN 61000-4-8標準包含的所有要求，並適用連續與短時模式所指的全部位準。

型號 : 1008

數量 :

頻率範圍：50/60Hz。
系統介面：RS-232/485。
連接頭：DB9。
使用者連接埠：2個功能：硬體聯鎖、鑰匙。
顯示幕：LCD 4行×20個字元。
AC電源：230VAC±10%。
最大電流：16A。
無載輸出電壓：最大4Vac。
最大連續輸出電流：170A。
最大短時輸出電流：1,200A。
連續模式內部計時器：1～12,000分鐘。
短時模式內部計時器：1～5秒。
連續模式計時器解析度：1分鐘。
短時模式計時器解析度：1秒。
產生器體積(寬×高×深)：365×200×480mm。
環形體積(寬×高×深)：1030×35×1,030mm。
小平台車體積(寬×高×深)：550×210×650mm。
天線杆體積(高)：1,900mm。
導線體積：95mm2×1.5mm。
產生器重量：28kg。
環形重量：6kg。
小平台車重量：25kg。
