耦合網路(CN)

IEC/EN 61000-4-16標準中說明,耦合頻率範圍0Hz∼150kHz內的傳導的共模干擾到EUT導線上的耐受性測試,需要一個依線路類型而選擇的CN(耦合網路)。

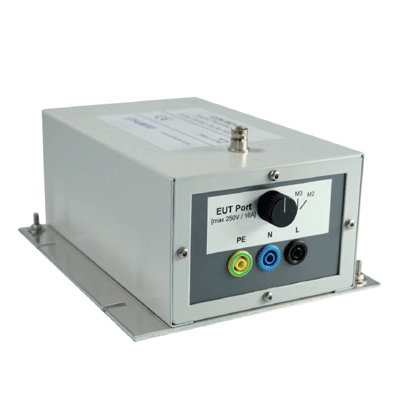

型號 : M5-16

耦合網路規格:
T2-16:
頻率範圍:DC/15Hz~150kHz。
測試位準:連續50V。
線數:2。
AF2-16/AF4-16/AF8-16:
頻率範圍:DC/15Hz~150kHz。
測試位準:連續50V。
線數:2、4、8。
M2-16/M3-16/M4-16/M5-16:
頻率範圍:15Hz~150kHz。
測試位準:連續50V;在積極使用的頻率:300V(1s)。
線數:2、3、4、4。
M2/DC-16/ M3/DC-16:
頻率範圍:DC。
測試位準:連續50V。
線數:2、3。
關於不同型號CN(耦合網路)的詳細目錄規格,歡迎洽詢。
