預符合接收機(6GHz)

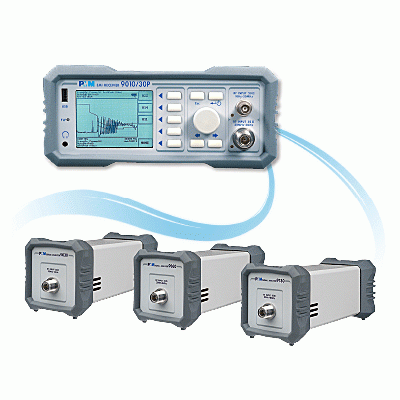

PMM 預符合接收機(6GHz)9010/60P規格如下:
頻率範圍(10Hz~30MHz輸入):10Hz~30MHz;
頻率範圍(30MHz~3GHz輸入):30Hz~6GHz;
RF輸入(10Hz~30MHz輸入):50Ω、BNC母頭;
VSWR:<1.2(10dB RF衰減);
衰減器:0~35dB、5dB步階;
脈衝限制器:內建,可選擇;
前置放大器:20dB。
RF輸入(30MHz~3GHz輸入):50Ω、N型母頭;
VSWR:<1.2(於1GHz<2);
衰減器:0~50dB、2dB步階;
脈衝限制器:無;前置放大器:無。
操作模式:掃瞄接收機、手動調整接收機、分析儀。
型號 : 9010/60P

  • 完全符合CISPR-16-1-1標準9kHz~30MHz
  • 預符合CISPR-16-1-1標準30MHz~6GHz
  • 原機可現場升級至18 GHz(符合CISPR-16-1-1標準)、標準配備全新式符合CISPR標準之偵測器!
  • 單一儀器,適合多種應用!完全創新式概念,為第一台滿足多種預算可隨客戶之需求擴充升級的EMI接收機!
  • 可現地擴充至完全符合輻射干擾測量標準。
  • 可從網路進行操作安全簡便的韌體與軟體升級。
  • 數位式技術,具最佳之可靠度。
  • 減少儀器定期送回原廠再校正之往返時間與成本。
  • 具最多選擇性的輔助設備。
  • 標準提供功能強大的PC軟體。
  • 小巧、輕量,可使用AC/DC及電池電源,方便攜行操作。
  • 傳導干擾測量:在完全合乎標準的模式下執行傳導干擾測量。
    • 參考標準:
      • 接收機:CISPR 16-1-1、AMN(人工電源網路)、電壓與電流探棒CISPR 16-1-2。
      • 共通標準:IEC61000-4-3、IEC61000-6-4、EN….、MIL-STD 461、干擾電壓0.15~30MHz。
      • 產品標準:EN55011-CISPR11、EN55014-CISPR14、EN55015-CISPR15、EN55022-CISPR22;干擾電壓0.15~30MHz。
  • 輻射干擾測量:在預先測試模式下(VHQP-C)執行輻射干擾測量。
    • 參考標準:
      • 接收機:CISPR 16-1-1;夾具:CISPR 16-1-3;測試地點:CISPR 16-1-4。
      • 共通標準:IEC61000-6-3、IEC61000-6-4、EN…、MIL-STD 461;輻射功率及干擾30MHz~3GHz。
      • 產品標準:EN55014- CISPR 14、EN55015- CISPR 15、EN55022- CISPR 22、EN55025- CISPR 25;輻射功率及干擾30MHz~3GHz。
      • PMM其他相關產品,歡迎洽詢

        7010/00: EMI Receiver 150 kHz to 1 GHz
        7010/01: EMI Receiver 9 kHz to 1 GHz
        7010/03: EMI Receiver 9 kHz to 3 GHz
        9010: EMI Receiver 10 Hz to 30 MHz
        9010F: EMI Receiver 10 Hz to 30 MHz
        9010/03P: EMI Receiver 10 Hz to 300 MHz
        9010/30P: EMI Receiver 10 Hz to 3 GHz
        9010/60P: EMI Receiver 10 Hz to 6 GHz
        9030: EMI Receiver 30 MHz to 3 GHz
        9060: EMI Receiver 30 MHz to 6 GHz
        FR-4003: Field Receiver 9 kHz to 30 MHz
        BC-01: Biconical Antenna 30 to 200 MHz
        LP-02: Log Periodic Antenna 200 MHz to 3 GHz
        LP-03: Log Periodic Antenna 800 MHz to 6 GHz
        LP-04: Log Periodic Antenna 200 MHz to 6 GHz
        TR-01: Antenna Tripod
        VDH-01: Van der Hoofden Test Head 20 kHz to 10 MHz
        Antenna Set AS-02 (BC01+LP02+TR01)
        Antenna Set AS-03 (BC01+LP02+LP03+TR01)
        Antenna Set AS-04 (BC01+LP04+TR01)
        Antenna Set AS-05 (BC01+LP04+DR01+TR01)
        Antenna Set AS-06 (BC01+LP02+LP03+DR01+TR01)
        Antenna Set AS-07 (BL01+TR01)
        RA-01: Rod Antenna 9 kHz to 30 MHz
        RA-01-HV: Rod Antenna 150 kHz to 30 MHz
        RA-01-MIL: Rod Antenna 9 kHz to 30 MHz

        PMM LISNs/Probes相關產品

        L2-16B: single phase AMN, 16 A
        L3-32: 4 lines, 3-phase AMN, 32 A
        L3-64: 4 lines, 3-phase AMN, 63 A
        L3-64/690V: 4 lines, 3-phase AMN, 63 A
        L3-100: 4 lines, 3-phase AMN, 100 A
        L1-150M: single-path, 50 Ohm AMN, 150 A
        L1-150M1: single-path, 50 Ohm AMN, 150 A
        L1-500: single phase AMN, 500 A
        L3-500: 4 lines, 3-phase AMN, 500 A
        L2-D: Delta LISN for telecom, 2 A, 150 Ω
        RF-300: Van Veen Loop
        SBRF4: RF Switching Box
        SHC-1/1000: Voltage probe, 1000 Vac, 35 dB
        SHC-2/1000: Voltage probe, 1000 Vac, 30 dB
