Van der Hoofden測試天線

Van der Hoofden測試天線 VDH-01
實體體積與電路特性,符合IEC 62493標準。
包含保護網路。
個別校正。
堅固、防塵的結構。
輕量。
自動計算F因數(搭配PMM Emission Suite軟體及PMM 9010 EMI接收機)。
應用:為Van der Hoofden測試天線,其設計符合IEC 62493標準要求在頻率範圍20kHz~10MHz內測量感應電流,以評估照明設備對人體所產生之電磁輻射(EMF)的規範。

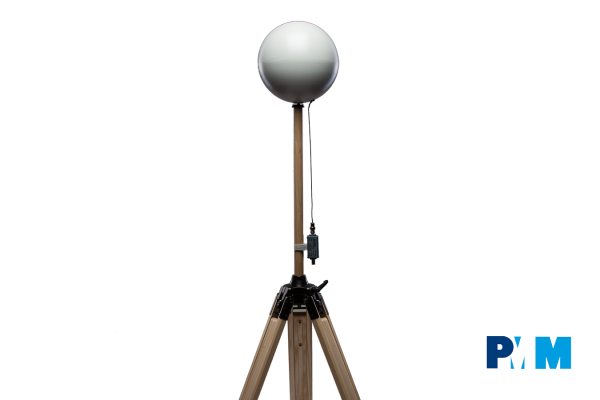

產品簡介:測試天線是由一個模擬人頭的直徑210mm的導電球體、一條模擬頸部的連接導線及一個匹配EMI接收機50Ω輸入阻抗且能防止它過載的被動網路所構成。
可搭配任一款符合CISPR標準的EMI接收機使用,當搭配PMM 9010 EMI接收機使用時,其測量設定與運算功能,是自動由PMM Emission Suite軟體執行。
型號 : VDH-01

• 頻率範圍:20kHz~10MHz。
• 保護網路等效電路:符合IEC 62493標準。
• 輸出阻抗:50Ω。
• 射頻輸入連接頭:BNC母頭。
• 射頻輸出連接頭:BNC母頭。
• 球體直徑:210mm。
• 導線長度:300mm。
• 三腳架安裝:¼"。
• 操作溫度:-10~+45°C。
• 存放溫度:-20~+70°C。
• 重量(不含三腳架):1.7kg。
