高頻躁聲模擬器

高頻躁聲模擬器INS-S220此設備是模擬類似開關元件觸點之間的放電,電子馬達產生的電弧放電等,上升時間很快,高頻率的噪聲,來評價電子設備的抗干擾能力的測試設備

因為包含測試脈衝中的頻率成分的脈衝寬度很寬,另外通過改變脈衝的寬度,也可以改變脈衝能量的強度,能實現市場上對於躁聲問題的再現性很高的噪聲測試

●可以使用更快的脈衝重複週期進行測試。通過增加重複率,可以改善故障率並且可以預期縮短測試時間。
●容易設定脈衝寬度。
只需按一下按鈕操作,脈衝寬度就可以設置為50 ns步長,從而減少了設置時間和連接錯誤。
●改善了測試脈衝波形的穩定性,實現了高度可重複的測試。
●可以減少耗材數量,降低成本。
●採用短插頭可以輕鬆設置普通模式和普通模式之間的切換。
●模擬器內置50Ω端接器,便於接線。
●插座面板允許直接連接EUT的AC插頭。 (可選購)
●可以使用各種探頭,接頭,適配器等進行各種測試。 (可選購)
●通過增加疊加單元,EUT功率容量也可以測試三相五線。 (可選購)

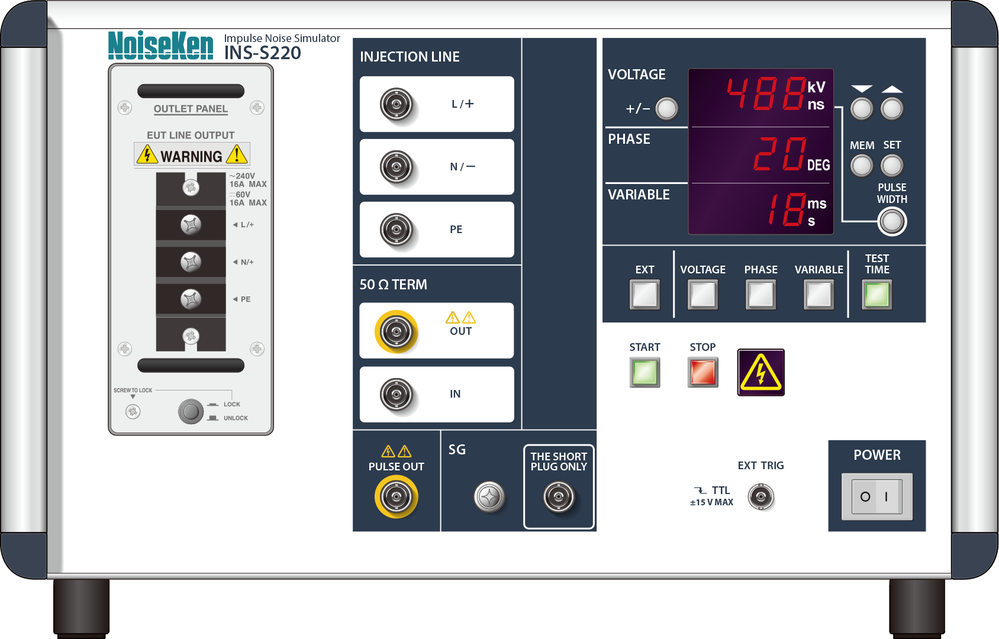

型號 : INS-S220

設定範圍1


脈衝輸出電壓:0.50kV至0.99kV±10%0.01kV步進
脈衝寬度:100ns至1000ns±10%50ns步長
重複週期:1 ms至999 ms±10%1 ms步長

設定範圍2

脈衝輸出電壓:1.00 kV至2.00 kV±10%0.01 kV步進
脈衝寬度:50 ns至1000 ns±10%50 ns步長
重複週期:10 ms至999 ms±10%1 ms步長
輸出電壓0.5至2.00 kV±10%(10 V步)

脈衝輸出電壓極性:正/負
上升時間3ns或更短
輸出阻抗50Ω
終端電阻50Ω

具有約50ns至100ns的窄脈衝寬度的脈衝具有電壓波動,這是由於在短時間內總共兩個上升和下降的瞬態而不是小的能量,以及在快速產生的電磁場中的電感耦合的影響給電子線路。

此外,脈衝寬度為800 ns至1000 ns的脈衝具有大量能量,這使得容易對電路施加大的電壓波動。脈衝測試的特點是頻率較高,因為上升時間比國際標準IEC 61000-4-4中定義的快速瞬態/突發測試快。因此,當噪聲施加到EUT時,更可能進入電路並影響電子電路。建議進行多個脈衝寬度的測試,因為所包含的頻譜的分量和強度根據脈衝的脈衝寬度而不同。
