電場接收機 PMM FR4003-益安信科技

電場接收機

* 電場接收機 FFT field receiver and ROD antenna FR4003
* 頻率範圍9kHz ～ 30MHz。
* 天線完全符合CISPR 12、CISPR 16、 CISPR 25、MIL-STD、DO-160 標準。
* 內建接收機完全符合CISPR 16-1-1、MIL-STD-461F 標準。
* 內嵌衰減器、前置放大器及前置選擇器。
* 以光纖連接9010F 系列FFT 快速EMI 接收機
* 或直接連接個人電腦操作。
* 接地效果的自動診斷功能。
* 內建追蹤產生器及天線CISPR 轉接器。
* 自動診斷與校正。
* 無散射。
* 標準配備電腦軟體。
* 射頻前端輸出。
* 內建電容計。
* 可更換的鋰離子電池。

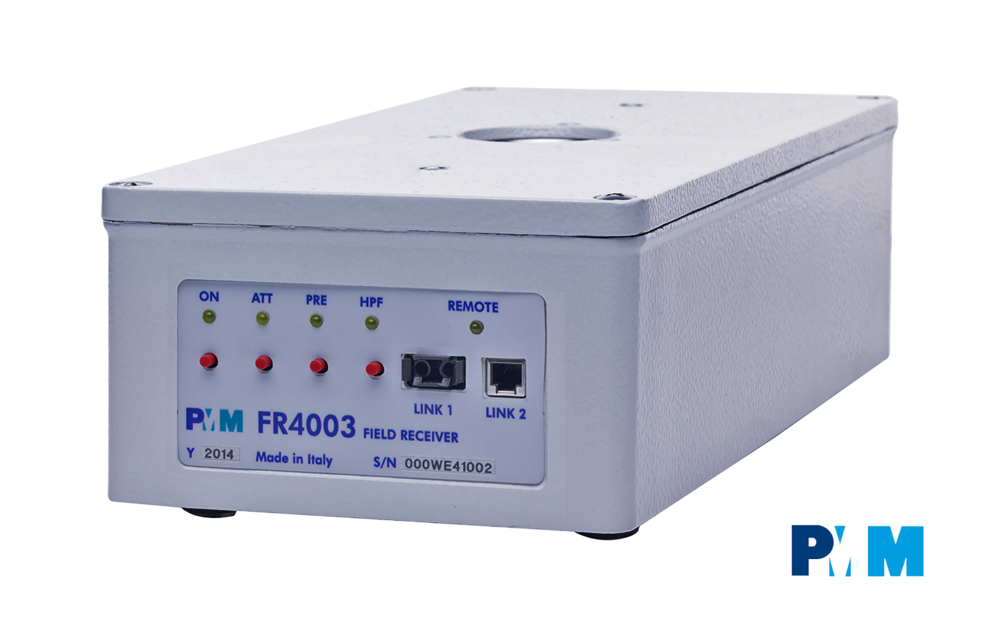

型號 : FR4003

數量 :

產品敘述
規格

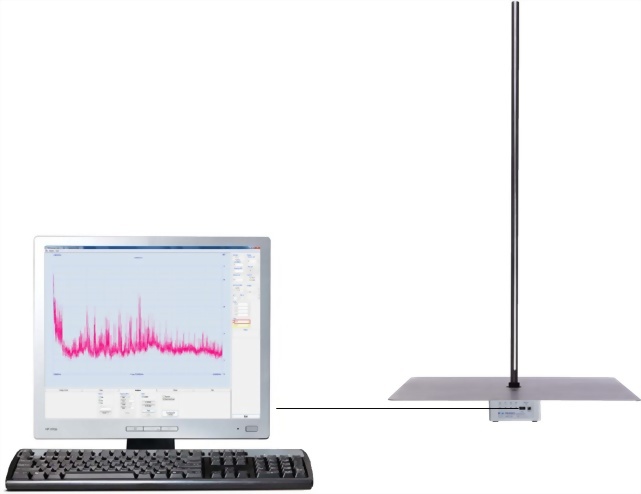

FR4003 是測量電場達30MHz 的一個新標準，基於創新的技術，它增加了許多優點，可取代傳統的拉杆天線。它完全符合拉杆天線的所有MIL-STD 與CISPR 規格要求，也是真正完全符合CISPR 16-1-1 標準的接收機，可透過光纖連接個人電腦而獨立操作，或連接PMM 接收機而搭配操作。不過，它仍保留任何標準接收機的一項特點 ‒ 也具備傳統的同軸導線輸出端，只是，不建議使用，因為同軸導線對測量會有明顯的影響，例如：散射，這是拉桿天線的一個主要缺點。

內部接收機的結構特點，是配備前置選擇器、衰減器與前置放大器，可完全由內部韌體控制，也可由操作員手動控制。因此，在測試安排上，並不需要再搭配其它任何接收機，而且，內部的追蹤產生器可執行一個自動校正程序，能一直保證提供最理想的性能、確保測量的精度；此內部追蹤產生器是一個內部電容計的一部份，是執行自動校正與驗證天線接地效果所必需。

FR4003 也可成為一個場產生器，在此種應用下，天線播送由內部信號產生器產生的信號，而用於測試環境或其它接收設置的特性。

FR4003 除配備標準PEMS 軟體外，也配備控制軟體，可在連接標準接收機時使用。由於使用可更換的鋰離子電池操作，FR4003可不連接的操作幾小時，而有不受干擾的場

PMM其他相關產品,歡迎洽詢

• 9010F: EMI Receiver 10 Hz to 30 MHz

• 9010/03P: EMI Receiver 10 Hz to 300 MHz

• 9010/30P: EMI Receiver 10 Hz to 3 GHz

• 9010/60P: EMI Receiver 10 Hz to 6 GHz

• 9030: EMI Receiver 30 MHz to 3 GHz

• 9060: EMI Receiver 30 MHz to 6 GHz

• 9180: EMI Receiver 6 GHz to 18 GHz

• ER8000/00: EMI Receiver 9 kHz to 30 MHz

• ER8000/01: EMI Receiver 9 kHz to 3 GHz

• ER9000/00: EMI Receiver 10 Hz to 30 MHz
• ER9000/01: EMI Receiver 10 Hz to 3 GHz

• FR4003: Field Receiver 9 kHz to 30 MHz

• CA0010: Click Analyzer 150 kHz to 30 MHz

•   BC-01: Biconical Antenna 30 to 200 MHz
•   LP-02: Log Periodic Antenna 200 MHz to 3 GHz
•   LP-03: Log Periodic Antenna 800 MHz to 6 GHz
•   LP-04: Log Periodic Antenna 200 MHz to 6 GHz
•   TR-01: Antenna Tripod
•   VDH-01: Van der Hoofden Test Head 20 kHz to 10 MHz
•   Antenna Set AS-02 (BC01+LP02+TR01)
•   Antenna Set AS-03 (BC01+LP02+LP03+TR01)
•   Antenna Set AS-04 (BC01+LP04+TR01)
•   Antenna Set AS-05 (BC01+LP04+DR01+TR01)
•   Antenna Set AS-06 (BC01+LP02+LP03+DR01+TR01)
•   Antenna Set AS-07 (BL01+TR01)
•   RA-01: Rod Antenna 9 kHz to 30 MHz
•   RA-01-HV: Rod Antenna 150 kHz to 30 MHz
•   RA-01-MIL: Rod Antenna 9 kHz to 30 MHz

PMM LISNs/Probes相關產品

L2-16B: single phase AMN, 16 A
L3-32: 4 lines, 3-phase AMN, 32 A
L3-64: 4 lines, 3-phase AMN, 63 A
L3-64/690V: 4 lines, 3-phase AMN, 63 A
L3-100: 4 lines, 3-phase AMN, 100 A
L1-150M: single-path, 50 Ohm AMN, 150 A
L1-150M1: single-path, 50 Ohm AMN, 150 A
L1-500: single phase AMN, 500 A
L3-500: 4 lines, 3-phase AMN, 500 A
L2-D: Delta LISN for telecom, 2 A, 150 Ω
RF-300: Van Veen Loop
SBRF4: RF Switching Box
SHC-1/1000: Voltage probe, 1000 Vac, 35 dB
SHC-2/1000: Voltage probe, 1000 Vac, 30 dB
