多標準功能的單路徑LISN

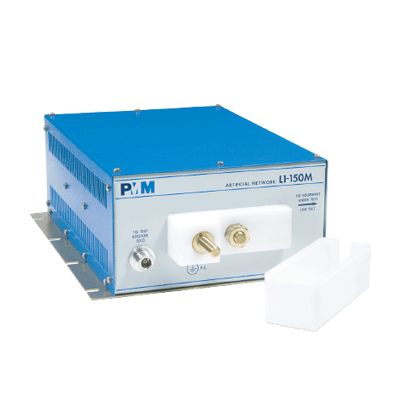

PMM 多標準功能的單路徑LISN
L1-150M：頻率範圍100kHz∼200MHz。
L1-150M1：頻率範圍10kHz∼400MHz。
規格：
連續額定輸出電流：100A。
最大輸出電流@45℃：150A。
最大容許工作電壓：600VDC；300VAC。
EUT電源頻率範圍：DC~440Hz。
等效電路：(5μH+0/1Ω) // 50Ω。
RF輸出連接頭：N型母頭，50Ω。

型號 : L1-150M

數量 :

產品敘述
規格

大型底板，可理想的接地。
結構強固輕巧。
螺絲接線端，可安全接線。
符合多種標準要求，包括CISPR 16-1-2、CISPR 25、ISO 11452-2/4/5、ISO 7637-2、MIL-STD-461F、 DO-160、ED-14G。
其它特點：
- 提供待測設備(EUT)電源。
- 使EUT對參考接地提供一個標準阻抗。
- 將測量接收機與EUT產生的干擾耦合。
- 將測量接收機與來自電源線的射頻干擾信號去耦合。
- 具有強固耐用穩定的機身結構、高品質的電元件、簡單與理想的接地、穩固牢靠的輸入/輸出電源連接，可搭配任一型EMI接收機或頻譜分析儀使用，並提供安全、可再現及精準測量所需要的特點。
