• 使用符合標準的 100 cm² 感測器進行各向同性（無方向性）測量

• 針對所有相關國際標準與法規（例如 Directive 2013/35/EU 指令），進行加權峰值法（WPM）與加權均方根法（WRM）的塑型時域評估（STD）

• 快速且無間斷的即時頻譜分析

• 頻譜模式下可顯示所有 3 個測量軸的限制值曲線

• 示波器模式提供觸發式時間訊號分析

• 可調式選擇性濾波器（帶通或帶阻）

• 數位探頭介面 —— 主機無需進行基本校準

• 開機時自動執行整合式探頭自我測試

• 當探頭透過 USB 連接至電腦時，可直接進行原始數據串流（無需 FieldMan 主機）

產品核心特點

• 頻率範圍： 1 Hz 至 400 kHz

• 毀損強度（耐受極限）： 在 50 Hz 時為 300 mT（參見圖 1）

• 濾波器： 低通濾波器、高通濾波器、6 階帶通與帶阻濾波器（參見圖 2 和圖 3）

• 內建標準（已落實標準）： 2013/35/EU、ICNIRP1998、ICNIRP2010、EMFV2016、GB8702、TREMF、IEEE C95

• 整合式即時快速傅立葉變換（FFT）： 最高達 4096 點

• 原始數據串流： 支援平坦（場強）與塑型（加權峰值法 WPM）波形，取樣率最高達 1.024 MSps，可直接連線至電腦

• 感測器類型： 用於磁場（B 場）的各向同性線圈（3 軸），感測器面積為 100 cm²

• 空間評估： 3 個獨立軸

• 自我測試： 訊號路徑與線圈功能測試

用途與優勢

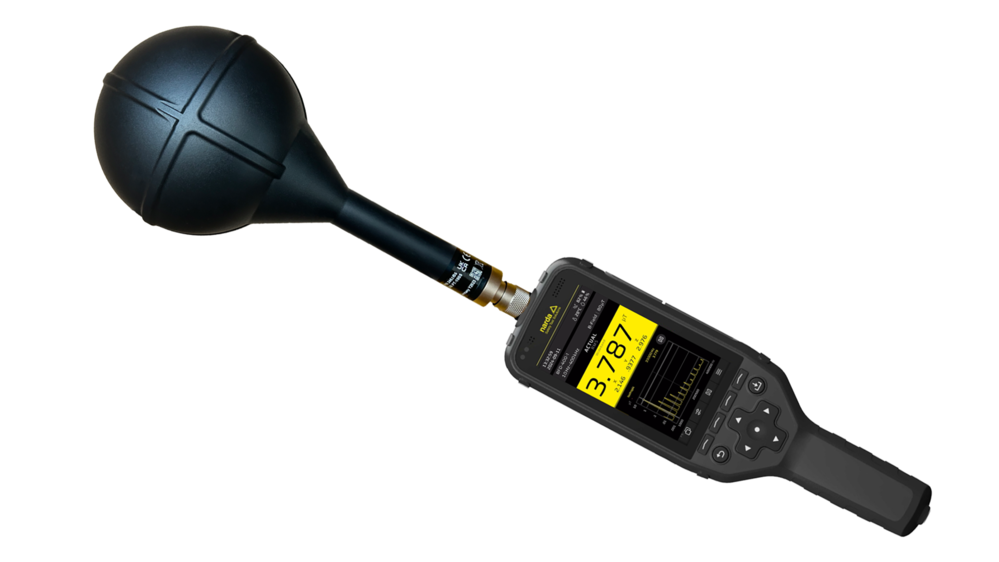

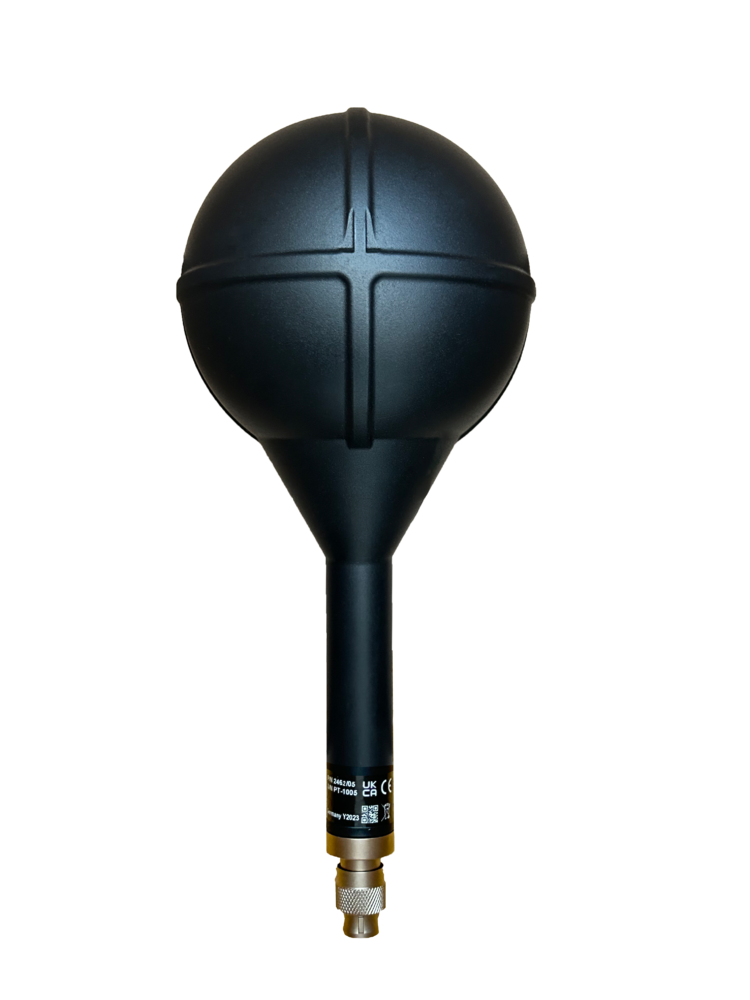

BFD-400-1 是一款創新探頭，專用於測量工作場所及公共空間的磁場暴露量。它是為工業界、職業健康與安全協會以及服務業的健康與安全專業人員所設計。

• 以標準限制值的百分比顯示磁場暴露量： 例如針對作業人員的歐盟電磁場 EMF 指令 2013/35/EU。

• 符合加權均方根法（WRM）與加權峰值法（WPM）的任意波形暴露量評估： 符合 IEC/EN 62311 與 62233 標準。

• 支援多項國際標準

• 軟體更新簡便： 可應對未來標準的修改、其他限制值變更或新標準的推出。

• 深入的訊號分析： 除了場強與暴露值外，頻譜與示波器模式還提供頻域與時域的深入訊號分析。

• 極高的準確度與可靠性： 探頭校準以及整合式探頭與感測器自我測試，確保在任何頻率範圍內皆具備極高的準確度與可靠性。採用數位探頭介面，因此主機無需進行基本校準。




  運作模式

  • 模式說明

  • 場強模式（Field Strength）： 寬頻電磁場測量。以時間曲線或長條圖顯示數值結果。

  • 空間平均模式（Spatial Average）： 在多個測量位置進行寬頻測量的程序。

  • 定時記錄模式（Timer Logging）： 在可定義的期間內，對場強進行時間控制的寬頻測量。

  • 頻譜模式（Spectrum）： 具備頻譜顯示、標記評估及寬頻電平顯示的快速傅立葉變換（FFT）分析。

  • 塑型時域模式（Shaped Time Domain）： 依據所選安全限制值，透過數位濾波進行時域評估（WPM、WRM）。

  • 示波器模式（Scope）： 具備預觸發（Pre-trigger）功能的時段內場強曲線觸發式測量。




量測環境範例如下：

• 工業與生產區域（依據 FCC、IEEE、ICNIRP 或歐盟電磁場 EMF 指令 2013/35/EU 進行作業人員暴露量評估）

• 感應加熱與熔煉設備（例如：EN 50519 標準）

• 家用電器（例如：IEC/EN 62233 標準）

• 電銲設備（例如：IEC/EN 62822 標準）

• 鐵路營運與軌道交通（例如：EN 50500 標準）

• 汽車工業營運與測試（例如：IEC 62764 標準）

• 電力供應與輸配電系統（例如：IEC/EN 62110 標準）

• 醫用電氣設備（例如：IEC/EN 60601 標準）
